Chariot élévateur télescopique SZ-TF100 LMI

Présentation du produit

L'indicateur de moment de charge (LMI) SeeZol pour chariots télescopiques, également appelé « LMI pour grue » ou « indicateur de charge sécurisée » (SLI), est un dispositif de sécurité essentiel spécialement conçu pour les chariots télescopiques. Comme la capacité de charge de ces engins varie considérablement en fonction de l'extension de la flèche et de l'accessoire utilisé, le LMI calcule le moment de levage réel à partir de l'angle de la flèche et de la pression hydraulique, et applique la courbe de capacité adaptée à la configuration actuelle.

Son principe de fonctionnement repose sur la surveillance et le calcul de l'angle du bras télescopique, de la pression de charge et d'autres données. Dès que le couple dépasse les limites de sécurité définies, le limiteur prend les mesures qui s’imposent — telles que la limitation de l’action et le déclenchement d’une alarme — afin d’éviter toute surcharge, le renversement du véhicule ou tout autre accident dangereux qui pourrait en découler. Il améliore considérablement la sécurité et la fiabilité de l’utilisation des chariots élévateurs tout-terrain.

Modèles compatibles

Chariots télescopiques et chariots élévateurs tout-terrain.

Caractéristiques principales

• Affichage des données en temps réel : poids, hauteur, rayon, angle

• Avertissement de danger en cas de surcharge et de dépassement de la plage de mesure

• Stockage des enregistrements en cas de surcharge (environ deux semaines)

• Transmission sans fil personnalisable, surveillance à distance de la sécurité

• Contrôle de la capacité tenant compte des pièces jointes

Paramètres du système

• Tension de fonctionnement : 12 à 36 V CC

• Température de fonctionnement : -20 °C à +70 °C

• Température de stockage : -20 °C à +70 °C

• Erreur système : ±3%

• Erreur d'affichage : ±5 %

• Capacité des contacts du relais : 220 V CA, 3 A

• Niveau de protection : IP65

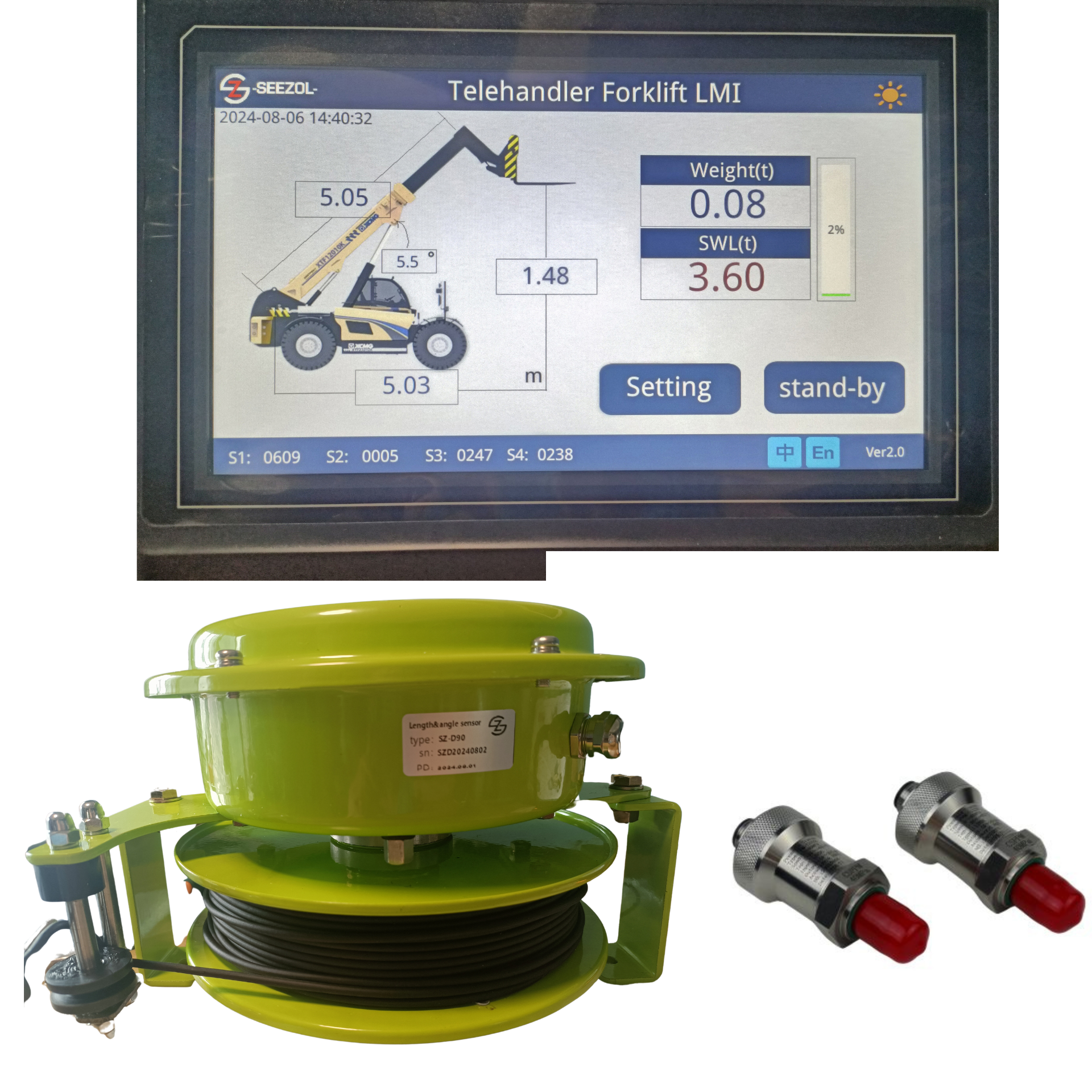

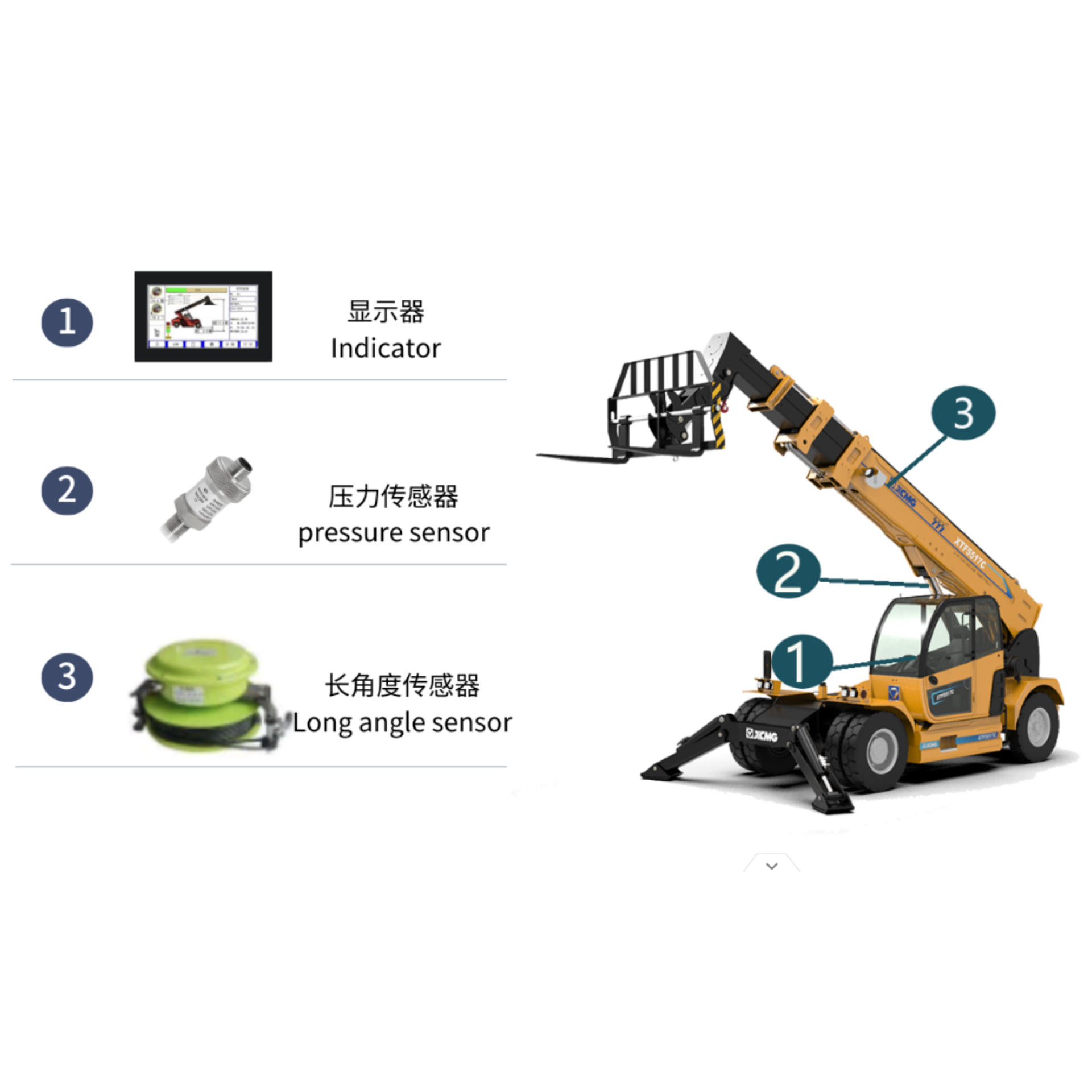

Principaux composants

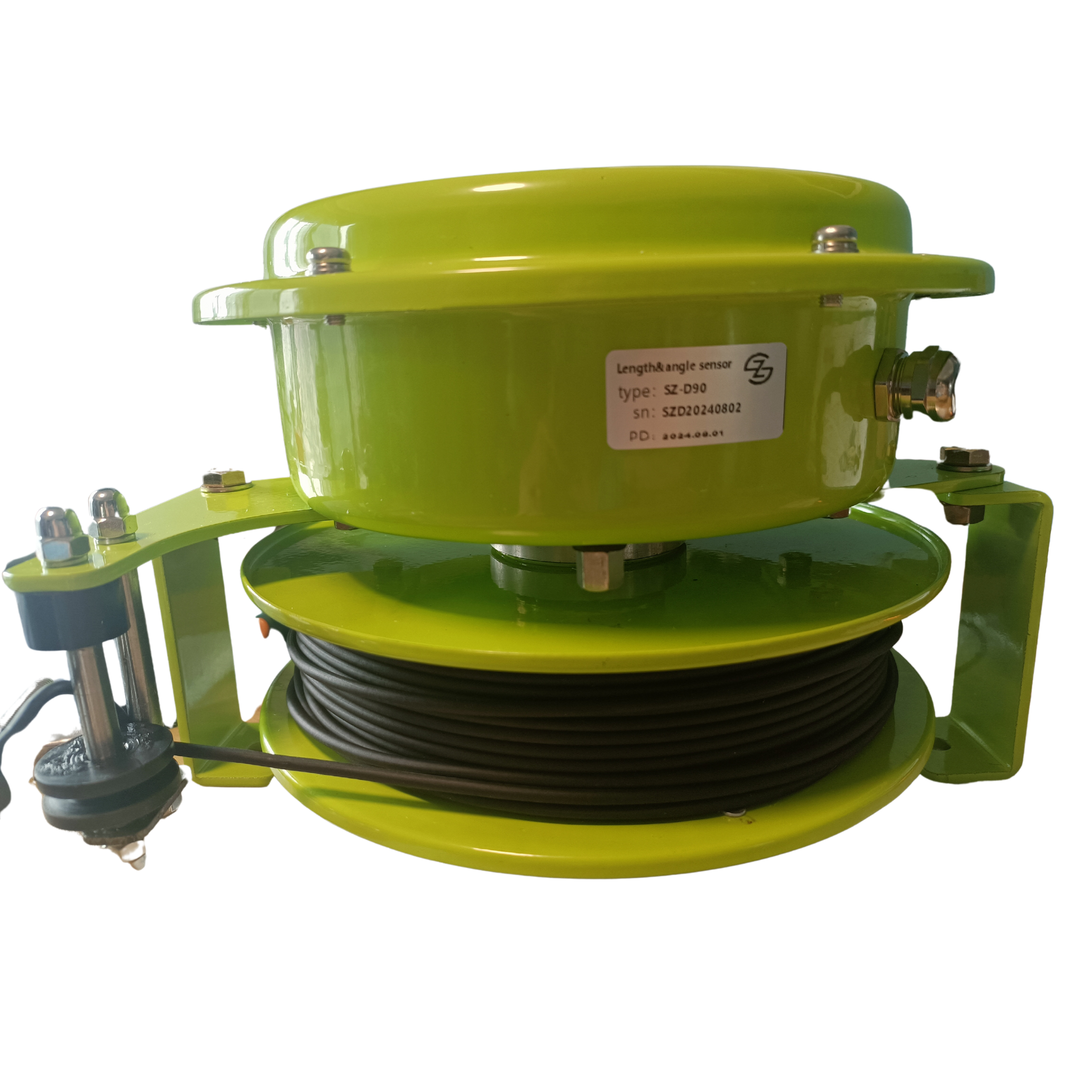

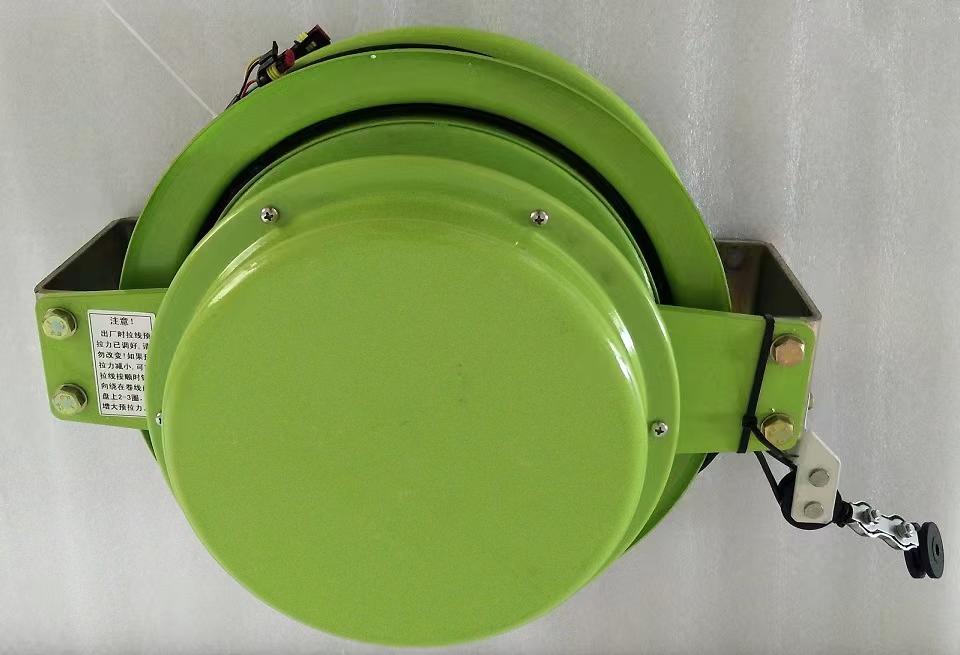

• Capteur à grand angle (bras télescopique)

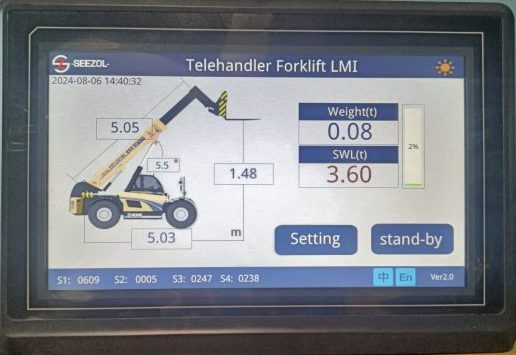

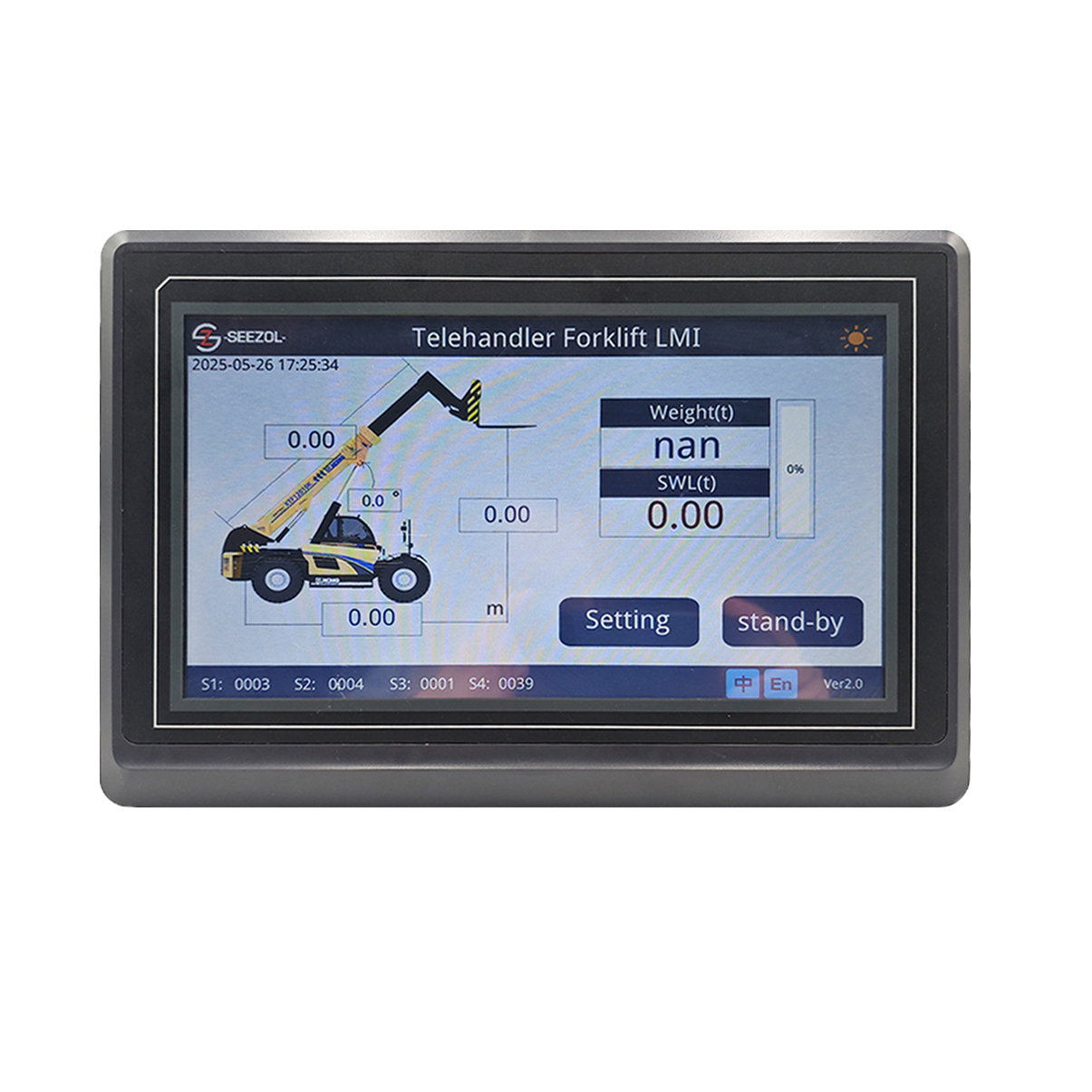

• Indicateur (écran de la cabine)

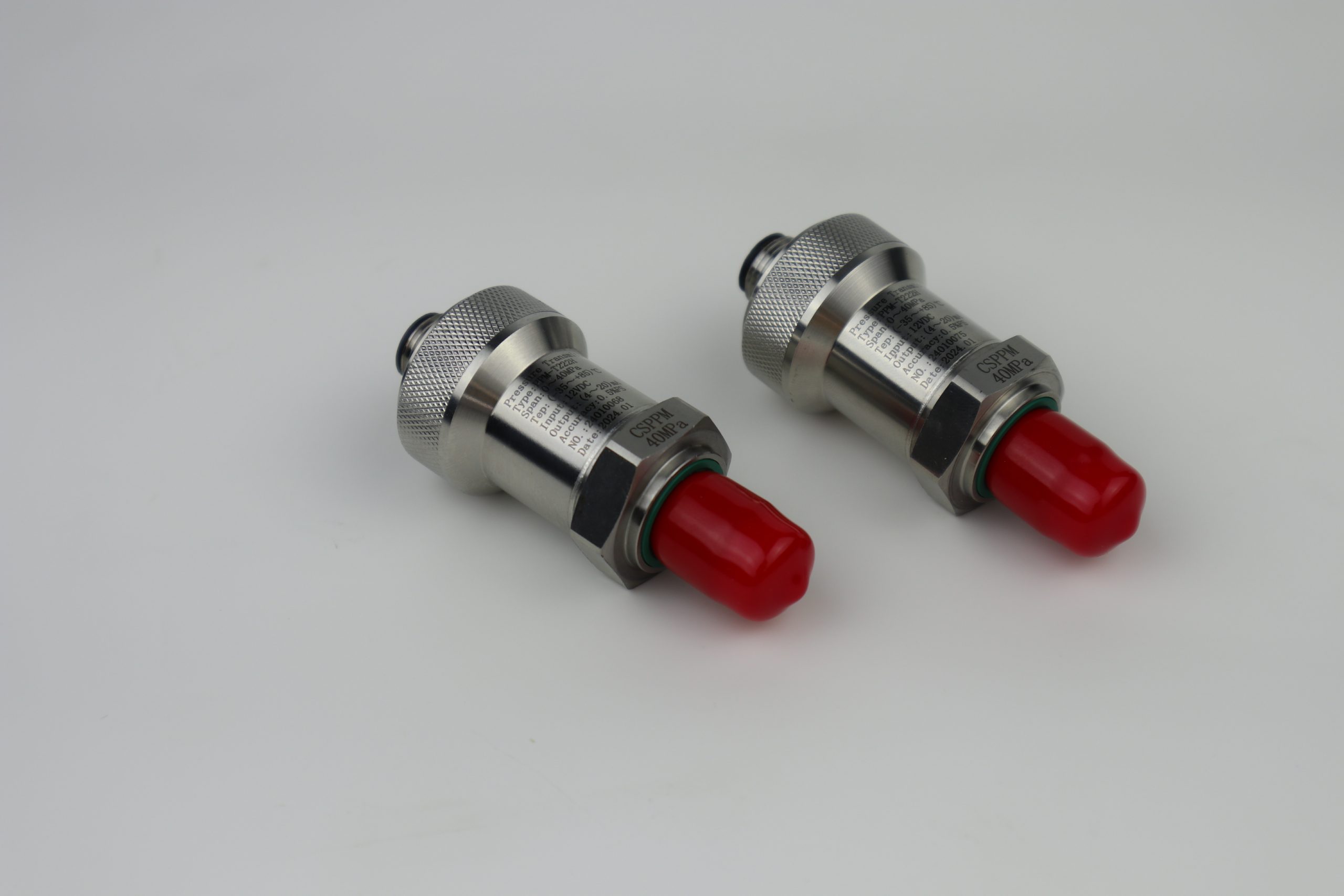

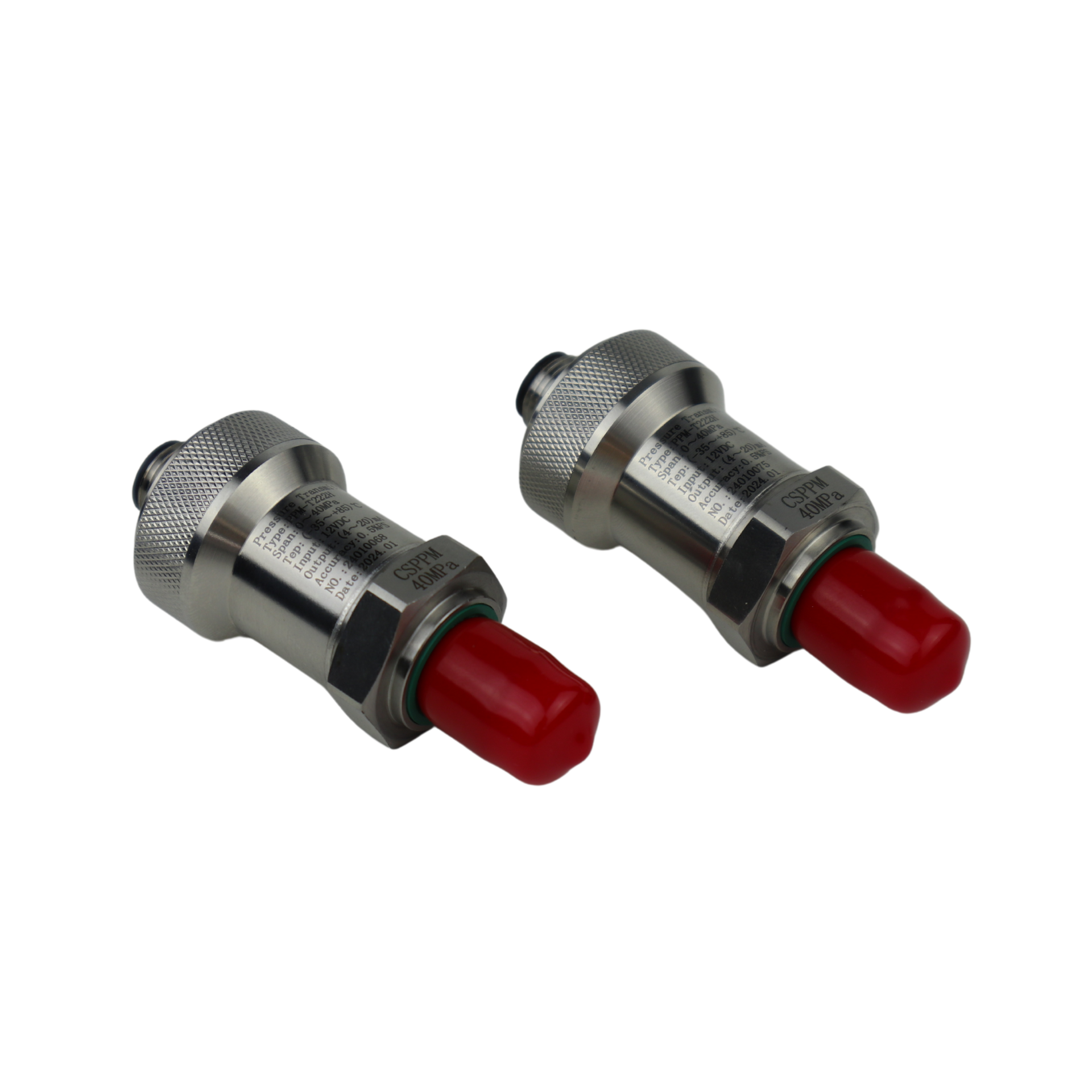

• Capteur de pression









Exemple d'application

Une flotte de matériel de location utilise les systèmes LMI de SeeZol sur ses chariots télescopiques, ce qui permet aux opérateurs de connaître à tout moment la capacité réelle correspondant à la position actuelle de la flèche et à l'accessoire utilisé, réduisant ainsi les dommages liés à la surcharge sur les chantiers où les tâches sont variées.
