Carretilla elevadora telescópica SZ-TF100 LMI

Descripción general del producto

El indicador de momento de carga (LMI) para carretillas elevadoras telescópicas SeeZol, también conocido como LMI para grúas o indicador de carga segura (SLI), es un importante dispositivo de seguridad diseñado específicamente para carretillas elevadoras telescópicas. Dado que la capacidad de carga de estas máquinas varía considerablemente en función de la extensión de la pluma y del implemento, el LMI calcula el momento de elevación real a partir del ángulo de la pluma y la presión hidráulica, y aplica la curva de capacidad correcta para la configuración actual.

Su principio de funcionamiento se basa en la monitorización y el cálculo del ángulo del brazo telescópico, la presión de carga y otros datos. Una vez que el par motor supera los límites de seguridad establecidos, el limitador toma las medidas correspondientes —como la acción de limitación y la activación de una alarma— para evitar la sobrecarga y el vuelco del vehículo u otros accidentes peligrosos que puedan producirse a raíz de ello. Mejora considerablemente la seguridad y la fiabilidad del funcionamiento de las carretillas elevadoras todoterreno.

Modelos compatibles

Manipuladores telescópicos y carretillas elevadoras todoterreno.

Características principales

• Visualización de datos en tiempo real: peso, altura, radio, ángulo

• Aviso de peligro por sobrecarga y salida de rango

• Almacenamiento de registros de sobrecarga (aprox. dos semanas)

• Transmisión inalámbrica personalizable, supervisión remota de la seguridad

• Control de la capacidad que tiene en cuenta los archivos adjuntos

Parámetros del sistema

• Tensión de funcionamiento: 12–36 V CC

• Temperatura de funcionamiento: -20 ℃ ~ +70 ℃

• Temperatura de almacenamiento: -20 ℃ ~ +70 ℃

• Error del sistema: ±3%

• Error de visualización: ±5%

• Capacidad de los contactos del relé: 220 V CA, 3 A

• Nivel de protección: IP65

Componentes principales

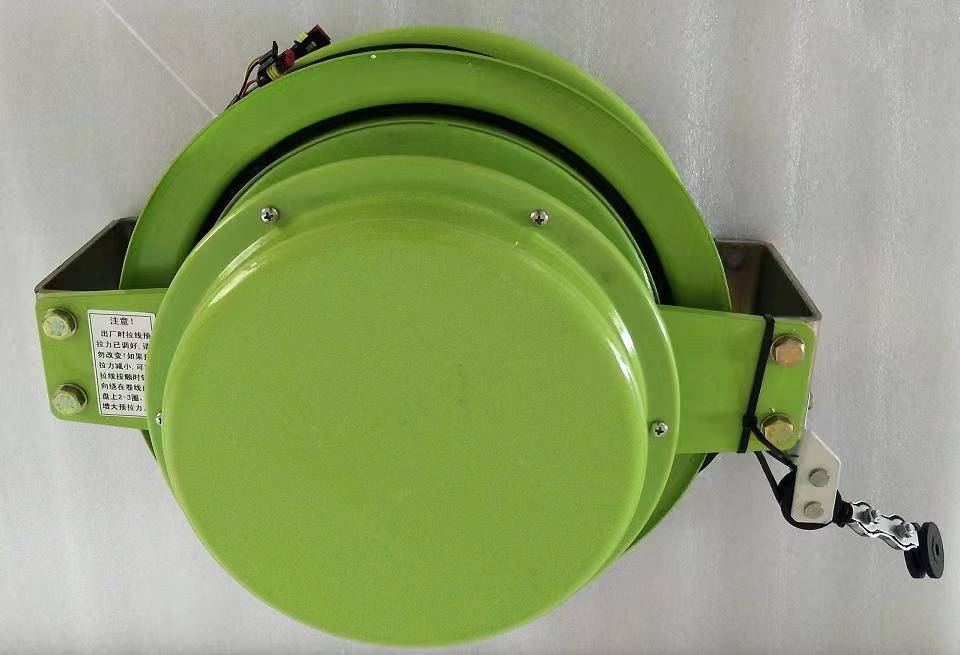

• Sensor de ángulo largo (brazo telescópico)

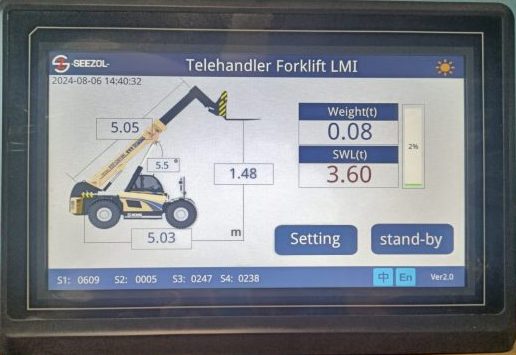

• Indicador (pantalla de la cabina)

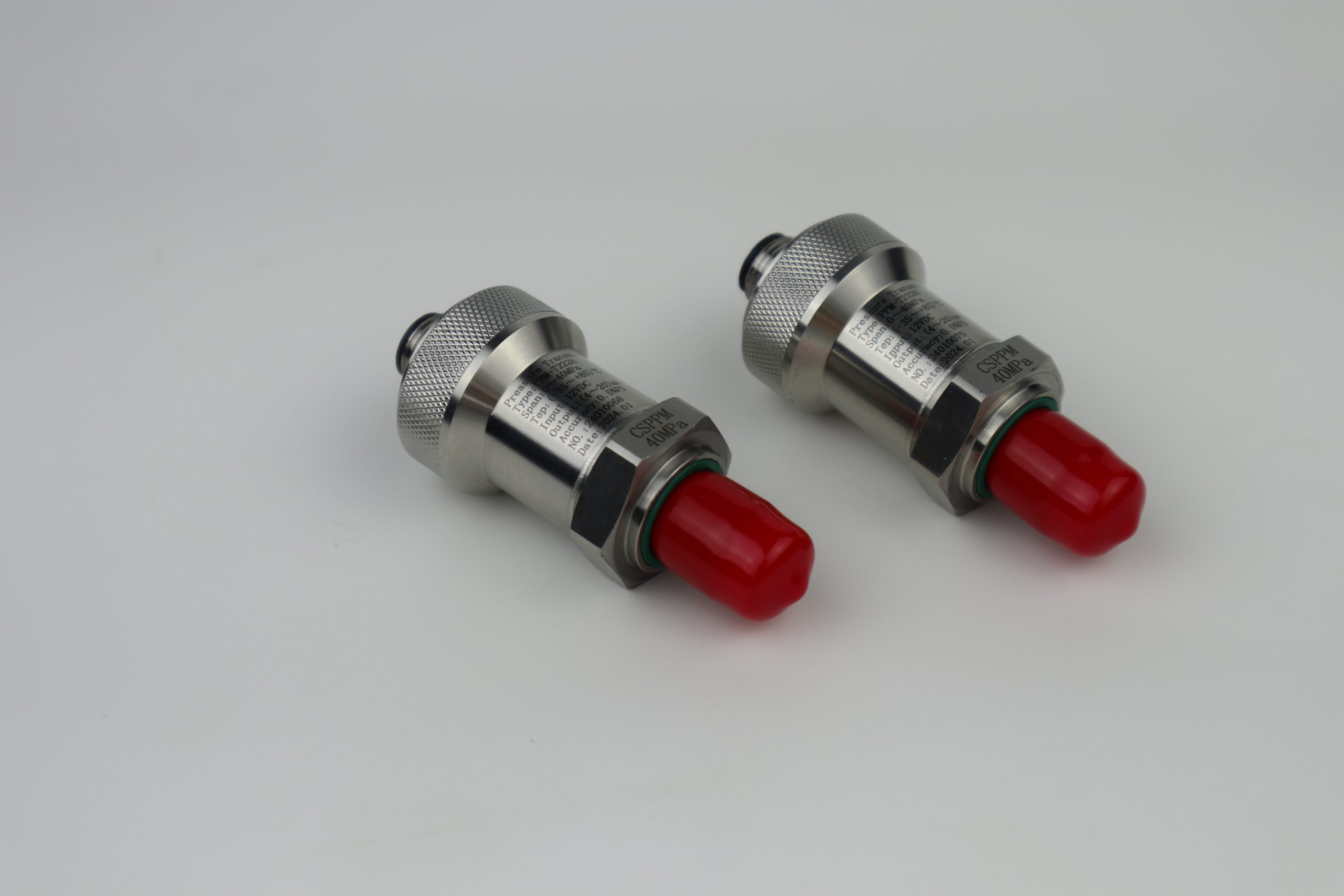

• Sensor de presión









Caso práctico

Una flota de alquiler de maquinaria utiliza los sistemas LMI de SeeZol para manipuladores telescópicos, de modo que los operarios siempre puedan ver la capacidad real correspondiente a la posición actual de la pluma y al implemento, lo que reduce los daños por sobrecarga en obras con actividades mixtas.
