رافعة شوكية ذات ذراع تلسكوبي SZ-TF100 من LMI

نظرة عامة على المنتج

يُعد «مؤشر عزم الحمل» (LMI) الخاص برافعات الشوك التلسكوبية من SeeZol، والمعروف أيضًا باسم مؤشر عزم الحمل للرافعات (LMI) أو مؤشر الحمولة الآمنة (SLI)، جهازًا أمنيًا مهمًا مصممًا خصيصًا لرافعات الشوك التلسكوبية. ونظرًا لأن سعة الحمولة لهذه الآلات تتفاوت بشكل كبير حسب امتداد ذراع الرافعة والملحقات المركبة عليها، فإن مؤشر LMI يحسب عزم الرفع الفعلي استنادًا إلى زاوية ذراع الرافعة والضغط الهيدروليكي، ويطبق منحنى السعة الصحيح وفقًا للتكوين الحالي.

ويستند مبدأ عمله إلى مراقبة وحساب زاوية الذراع التلسكوبي، وضغط الحمولة، وغيرها من البيانات. وبمجرد أن يتجاوز عزم الدوران حدود الأمان المحددة، يتخذ المحدد الإجراءات المناسبة — مثل الحد من الحركة وإطلاق إنذار — لتجنب التحميل الزائد وانقلاب المركبة أو الحوادث الخطيرة الأخرى التي قد تترتب على ذلك. وهو يحسّن بشكل كبير من سلامة وموثوقية تشغيل الرافعات الشوكية في التضاريس الوعرة.

الطرازات المطابقة

الرافعات التلسكوبية والرافعات الشوكية المخصصة للأراضي الوعرة.

الميزات الرئيسية

• عرض البيانات في الوقت الفعلي: الوزن، الطول، نصف القطر، الزاوية

• تحذير من خطر الحمل الزائد وتجاوز النطاق

• سعة تخزين السجلات الزائدة (حوالي أسبوعين)

• إرسال لاسلكي قابل للتخصيص، ومراقبة السلامة عن بُعد

• تطبيق السعة مع مراعاة المرفقات

معلمات النظام

• جهد التشغيل: 12–36 فولت تيار مستمر

• درجة حرارة التشغيل: -20 درجة مئوية ~ +70 درجة مئوية

• درجة حرارة التخزين: -20 درجة مئوية ~ +70 درجة مئوية

• خطأ في النظام: ±3%

• خطأ العرض: ±5%

• سعة ملامس المرحل: 220 فولت تيار متردد، 3 أمبير

• مستوى الحماية: IP65 ؛

المكونات الرئيسية

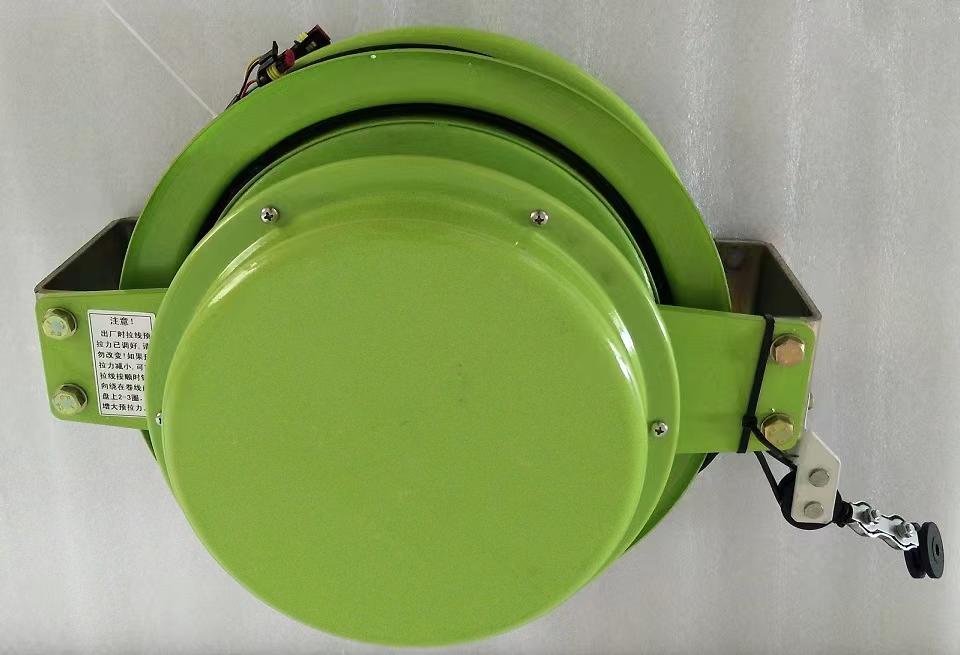

• مستشعر الزاوية الطويلة (الذراع التلسكوبي)

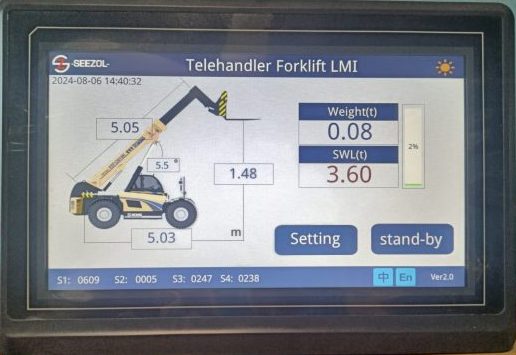

• المؤشر (شاشة المقصورة)

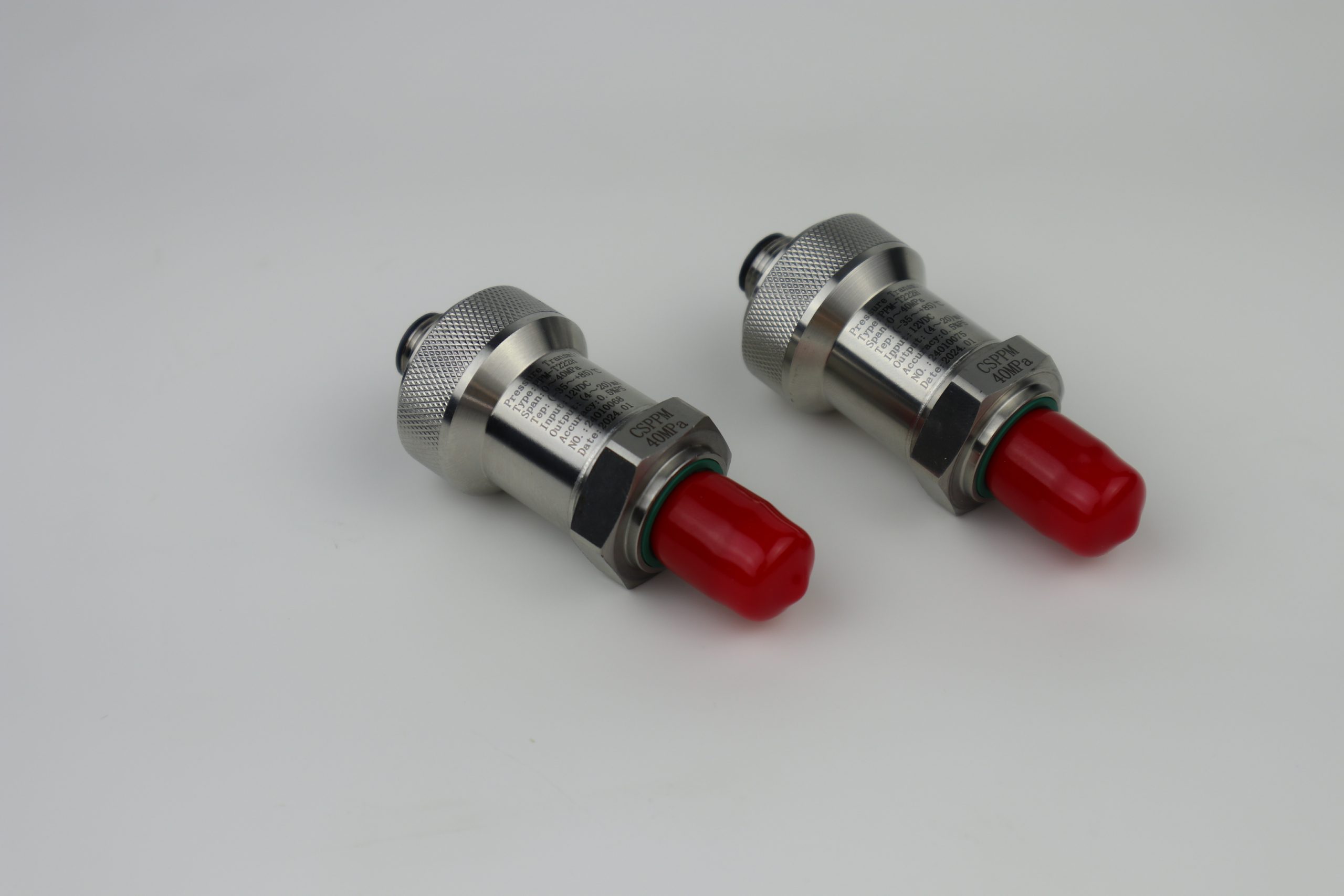

• مستشعر الضغط









حالة تطبيق

تستخدم إحدى أساطيل تأجير المعدات أجهزة قياس الحمل (LMI) الخاصة برافعة SeeZol ذات الذراع التلسكوبي، بحيث يتمكن المشغلون دائمًا من معرفة السعة الفعلية لموضع ذراع الرافعة والملحق المستخدمين في الوقت الحالي، مما يقلل من الأضرار الناجمة عن التحميل الزائد في مواقع العمل المتنوعة.
