SZ-SDB01 LMI com braço lateral

Visão geral do produto

O Indicador de Carga da Lança Lateral SeeZol, também denominado Indicador de Momento de Carga da Lança Lateral (LMI) ou Indicador de Carga Segura da Lança Lateral (SLI), apresenta o peso, a sobrecarga e outras informações no monitor em tempo real, através de uma interface homem-máquina e de vários sensores, para que a lança lateral possa ser utilizada de forma eficaz pelo operador dentro de um intervalo seguro. Quando a lança lateral excede a faixa de segurança permitida, o sistema emite um alarme para alertar o operador.

Concebido para a instalação de condutas, trabalhos de serviços públicos e construção civil, o sistema evita o capotamento da lança lateral — uma das falhas mais comuns neste tipo de máquina —, calculando o momento de elevação real a partir do ângulo da lança, da carga e da geometria e comparando-o continuamente com o limite da capacidade nominal.

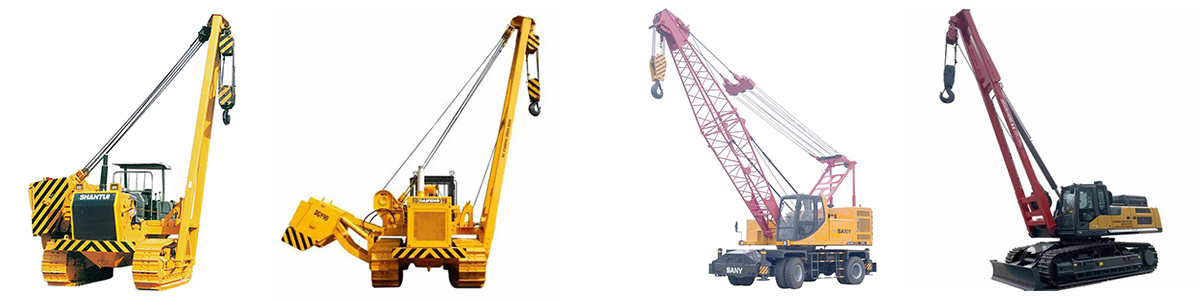

Modelos compatíveis

Guindastes de lança lateral, tratores de lança lateral e máquinas de elevação lateral sobre lagartas; também adequados para carregadoras e equipamento semelhante.

Principais características

• Exibição em tempo real do peso, do raio e da altura

• Aviso de sobrecarga e de ultrapassagem do intervalo

• Registo de dados de sobrecarga

• Alarme sonoro em caso de violação do limiar

• Fácil de instalar, alterações mínimas

Parâmetros do sistema

• Tensão de funcionamento: 12–36 V CC

• Temperatura de funcionamento: -20 ℃ a +70 ℃

• Temperatura de armazenamento: -20 ℃ a +70 ℃

• Erro do sistema: ±3%

• Erro de visualização: ±5%

• Capacidade do contacto do relé: 220 V CA, 3 A

• Nível de proteção: IP65

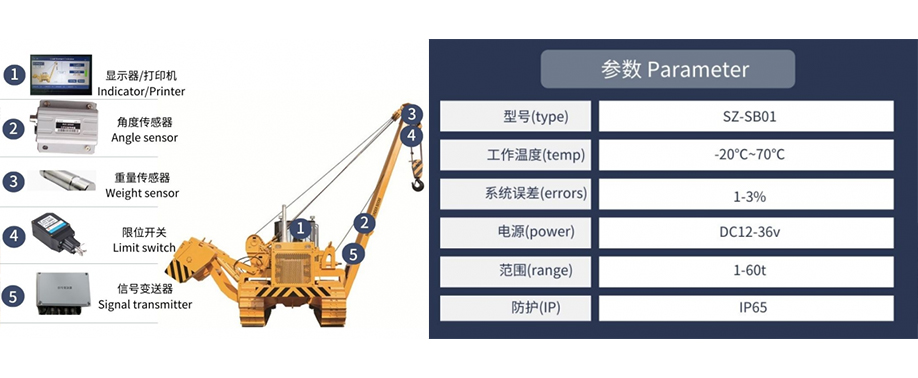

Componentes principais

• Sensor de peso

• Indicador (ecrã da cabina)

• Sensor de ângulo

• Transmissor de sinal

• Interruptor de fim de curso

Caso de aplicação

Uma empresa de construção de oleodutos utilizou os indicadores de carga de lança lateral SeeZol para manter cada elevação de tubo dentro dos limites de momento nominal em terrenos variáveis, evitando incidentes de inclinação lateral durante a instalação em longas distâncias.
