I.技术原理

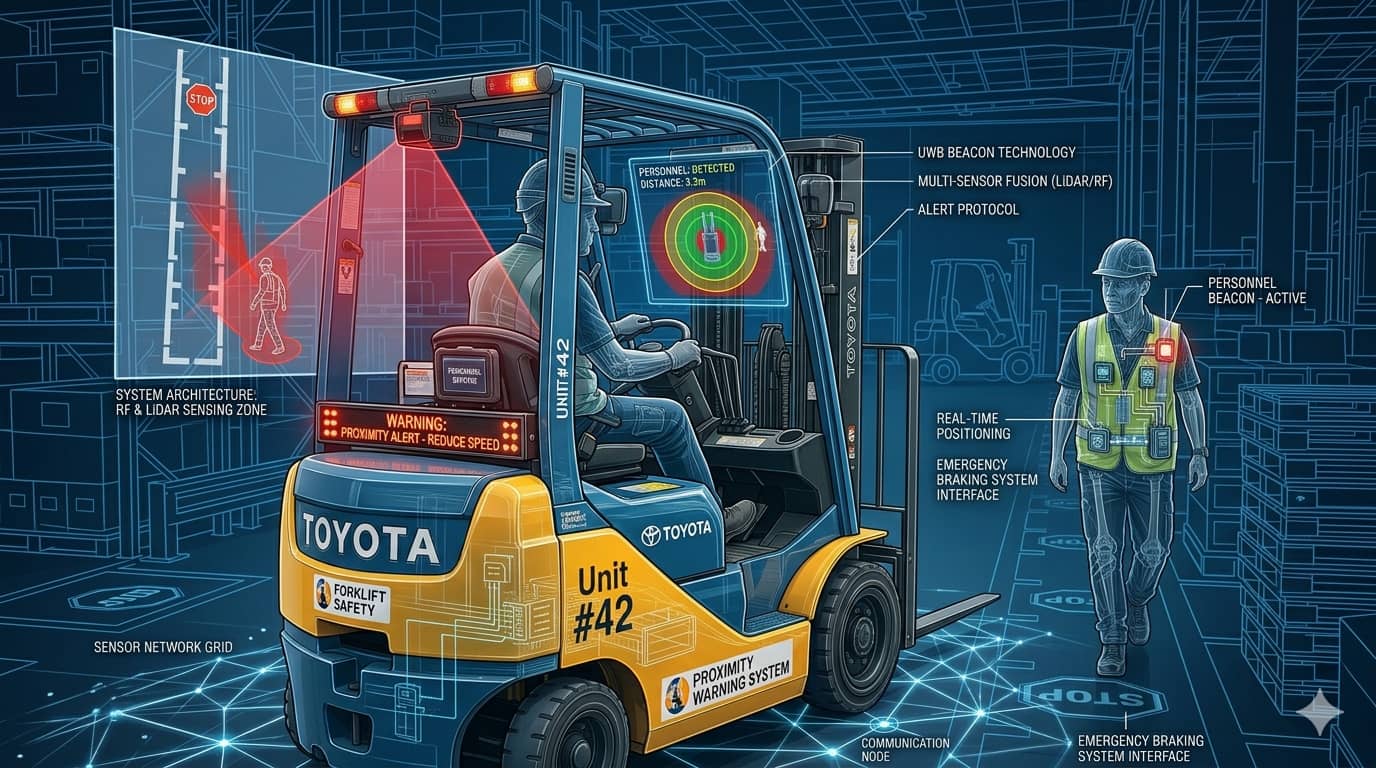

近距离警告提示系统（PWAS）采用多传感器融合技术，在车辆周围建立一个虚拟安全保护区（也称为虚拟电子围栏），可实时监控行人、物体和其他车辆的接近情况。当检测到潜在碰撞风险时，系统会立即向车辆操作员和附近人员发出多级警告信号。必要时，系统还可以启动车辆控制系统，启动紧急制动。
II. 系统组成
根据实际操作条件和叉车能见度的特殊性--前方视野相对较好，而后方视野需要主要保护--该解决方案采用毫米波雷达和人工智能视觉识别相结合的方式。通过将基于雷达的警告与人工智能驱动的人工检测和监控相结合，它为叉车提供了全面的安全保护，大大降低了工业环境中发生碰撞事故的风险，提高了操作安全性和效率。
III.主要组件清单
| 序号 | 组件名称 | 数量 | 技术参数 | 功能说明 |
| 1 | 中央控制单元 (CCU) 和显示终端 | 1 套 | 工业 ARM 处理器、7 英寸触摸屏、阳光下可视、IP65 防护等级 | 核心系统数据处理、系统状态显示和参数配置 |
| 3 | 毫米波雷达传感器 | 3 个 | 77 千兆赫，探测范围 0.1-30 米，120° 水平视场角 | 全天候障碍物探测 |
| 4 | 人工智能视觉相机 | 1 个 | 500 万像素，1080P@30fps，带红外夜视功能 | 人形识别和行为分析 |
| 5 | 车载警报装置 | 1 套 | 110 分贝蜂鸣器、高亮度 LED 警报灯（红/黄/绿三种颜色） | 多级声光报警 |
IV.网络和通信组件
工业级 CAN 总线：将各种传感器连接到控制单元。
4G/5G 通信模块：1 个（可选），用于远程监控和数据上传。
Wi-Fi 或蓝牙模块：1 个（可选），用于现场配置和数据下载。

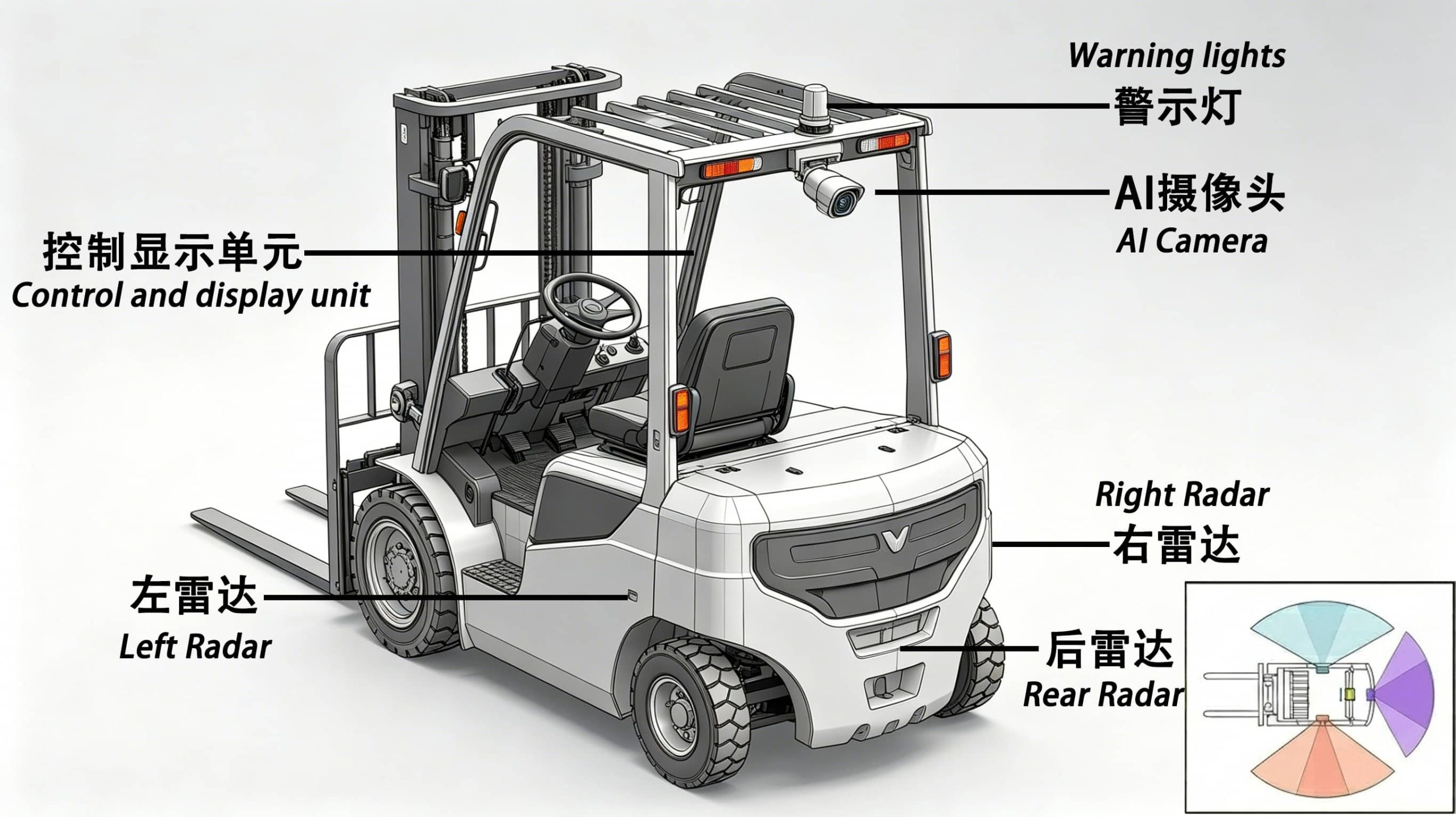

V.安装位置和平面图
详细的安装位置说明
1.传感器安装
侧面区域：
左侧毫米波雷达： 安装在左后轮上方，覆盖左后方区域。
右侧毫米波雷达： 安装在右后轮上方，覆盖右后部区域。
落后地区：
后置毫米波雷达： 安装在叉车尾部中央位置，覆盖倒车区域。
后置人工智能摄像头 安装在驾驶室顶棚后部，覆盖倒车区域。
2.安装核心设备
中央控制和显示终端： 安装在驾驶员仪表板右侧，便于操作员观察。
电源管理模块： 直接连接叉车蓄电池，并配有专用保险丝。
3.安装警告装置
视听警报： 与显示终端集成。
声光警示灯： 驾驶室顶部安装了 360° 旋转警示灯，有红、黄、绿三种颜色区域。
安装技术要求
1.电气连接
电源要求： 系统总功率 ≤ 150W；建议使用单独的 20A 保险丝。
电缆规格 传感器电缆使用屏蔽双绞线（CAT6A），电源电缆≥2.5mm²。
防水： 所有外部连接器均采用 IP68 级防水连接器，电缆入口处密封防水。
2.机械安装
安装方法： 雷达采用嵌入式安装方式，而人工智能摄像机则安装在配有减震垫圈的不锈钢支架上。
安装角度： 雷达传感器安装误差 ≤ ±1°，摄像头安装误差 ≤ ±0.5°。
保护措施： 在所有外部设备上安装保护罩，以防止碰撞和灰尘进入。
VI.工作流程

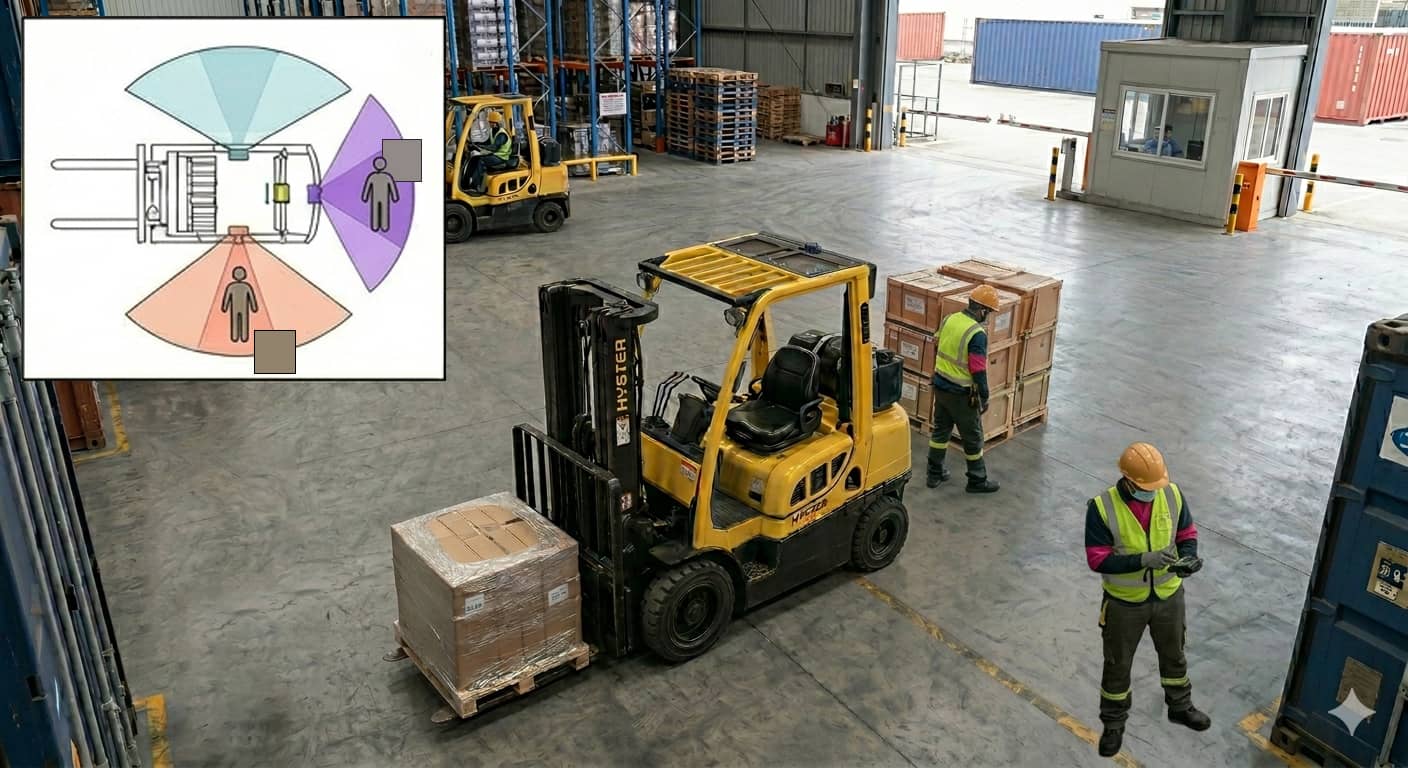

区域设置： 在车辆周围建立多层保护区（警告区、警戒区、危险区）。
毫米波雷达探测 监控左侧、右侧和后方的障碍物。
人工智能视觉识别： 广角高清摄像头采用人工智能动态识别技术，可识别和分析从后方以及左右后方接近的物体或人员。
风险评估： 通过整合雷达和摄像头数据并利用内置算法，该系统可以计算接近物体的类型、速度、距离和轨迹，评估发生碰撞的可能性，并对危险行为发出预警。
警告 屏幕闪烁亮光，蜂鸣器响起，提醒驾驶员及时采取保护措施。视听警报灯会根据警报级别发出声音和视觉警报，提醒其他车辆或行人注意。
分层警报灯：
无警告（例如，>8 米）：LED 灯保持绿色。
1 级警报（如 5-8 米）：视觉指示（黄色 LED 灯闪烁）。
2 级警报（如 3-5 米）：声音警报（间歇警告音）+ 视觉指示（红色和黄色 LED 灯闪烁）。3 级警报（例如，<3 米）：响亮的声音警报（快速警告音）+ 视觉指示（红色 LED 快速闪烁）；可选择与叉车控制系统集成（如自动减速）。
数据记录 记录所有警报事件，以便进行安全分析和改进培训。
数据上传： 如果配置了通信模块，数据可实时上传到系统中，实现远程监控。
Ⅶ.技术参数
检测范围 180° 全方位向后，最远可达 30 米。
定位精度： 人员/车辆定位精度 ±10 厘米。
响应时间： <100 毫秒（从检测到警报）。
误报率： <1%（在标准工业环境中）
漏检率： <0.1%（在指定保护区域内）
Ⅷ.系统升级
软件升级： 支持远程 OTA 升级并增强了检测算法。
硬件扩展： 预留接口支持增加传感器数量。
功能扩展： 支持与工厂的 MES 系统集成，实现安全管理的数字化。
