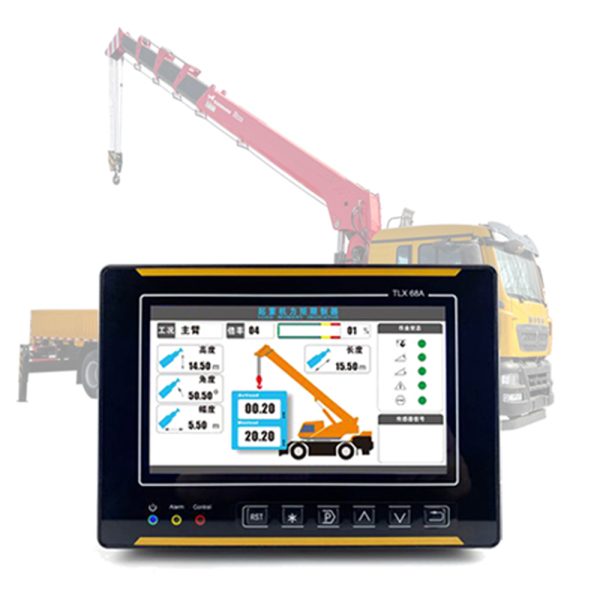

Grue sur camion SZ-TC01 LMI

Présentation du produit

L'indicateur de moment de charge (LMI) SeeZol SZ-TC01 est un composant de sécurité indispensable spécialement conçu pour les grues sur camion. Il surveille en permanence la charge en temps réel de la grue, son rayon d'action et l'état de la flèche afin de prévenir efficacement les surcharges de l'équipement et les accidents par renversement. En collectant et en analysant les données de fonctionnement mécaniques ainsi que les paramètres techniques de l'équipement, le système émet des avertissements de sécurité visuels et sonores précis et en temps opportun tout au long du processus de levage, garantissant ainsi la sécurité des opérations sur site et la conformité aux normes.
Le modèle SZ-TC01 est adapté aux grues montées sur camion et aux grues tout-terrain intervenant à partir de positions mobiles, où les risques de surcharge et de basculement sont prédominants, et permet d'effectuer des levages en toute sécurité dans les secteurs de la construction, de la pétrochimie et des projets de levage en général.

Modèles compatibles

Grues sur camion et grues tout-terrain (voir le tableau des capacités nominales par modèle).

Caractéristiques principales

• Affichage en temps réel du poids, du rayon et de la hauteur

• Surveillance de la longueur de la flèche, de l'angle de la flèche et de l'état des stabilisateurs

• Avertissements de surcharge, de hauteur excessive et de dépassement de la portée

• Enregistrement des données de surcharge et journal historique

• Alarme sonore et contrôle automatique des mouvements dangereux

Paramètres du système

• Plage de mesure : 1 à 60 T

• Capacité de résolution : 0,02 T

• Précision combinée : ±3% (F.S.)

• Tension électrique : 12–36 V CC ± 5%

• Température : -20 °C à +70 °C

• Humidité relative : 90% (20 °C)

• Erreur de mesure : < ±1% (F.S.)

• Indice de protection : IP65

Principaux composants

• Unité d'affichage (indique la charge nominale/réelle, la longueur de la flèche, l'angle, la vitesse du vent, l'état des stabilisateurs, le rayon)

• Capteurs de pression hydraulique (détectent la charge grâce à la pression hydraulique de levage)

• Capteurs de longueur de flèche (potentiomètre / codeur)

• Capteur d'angle de flèche (inclinomètre)

• Unité de commande / processeur (calcule les limites de sécurité, déclenche les alarmes)
