Grue à flèche articulée SZ-AB100 LMI
Présentation du produit
L'indicateur de moment de charge de la grue à flèche articulée SeeZol, également appelé LMI (Load Moment Indicator) ou SLI (Safe Load Indicator), est un dispositif de sécurité destiné aux engins de levage à flèche. Il prévient les accidents dus à une surcharge ou à des erreurs de manipulation, permettant ainsi une utilisation normalisée et scientifique de la grue. Il s'agit essentiellement d'un accessoire de sécurité assurant une protection contre les surcharges : dès que le couple de levage dépasse la limite, il peut se déclencher automatiquement et interrompre l'opération afin de protéger l'équipement.
Les grues articulées (à flèche articulée) comportant plusieurs sections de flèche et présentant une géométrie complexe, le LMI combine plusieurs données d'angle et de pression pour calculer le moment de levage réel et garantir le respect de la capacité nominale à chaque articulation. Il permet ainsi d'éviter les surcharges et les risques de basculement lors d'opérations de levage forestières, sur camions et industrielles, où la flèche se replie et pivote dans des espaces restreints.
Modèles compatibles
Grues à flèche articulée, grues articulées et grues repliables montées sur camion.
Caractéristiques principales
- Affichage des données en temps réel : poids, hauteur, rayon, angle
- Avertissement de danger en cas de surcharge et de dépassement de la plage de mesure
- Stockage des enregistrements en cas de surcharge (environ deux semaines)
- Transmission sans fil personnalisable pour la surveillance à distance de la sécurité
- Calcul du moment de la flèche à sections multiples
Paramètres du système
- Tension de fonctionnement : 12 à 36 V CC
- Température de fonctionnement : -20 °C à +70 °C
- Température de stockage : -20 °C à +70 °C
- Erreur système : ±3%
- Erreur d'affichage : ±5 %
- Capacité des contacts du relais : 220 V CA, 3 A
- Niveau de protection : IP65
Principaux composants

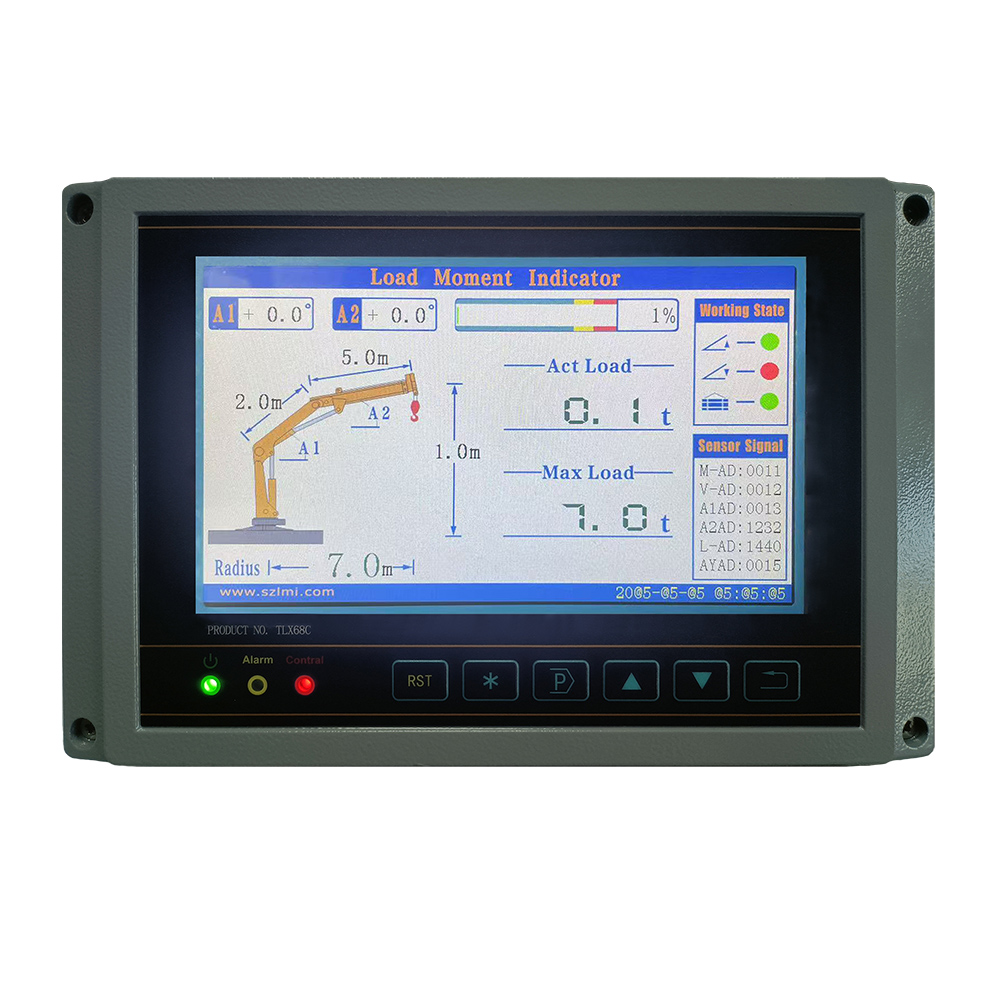

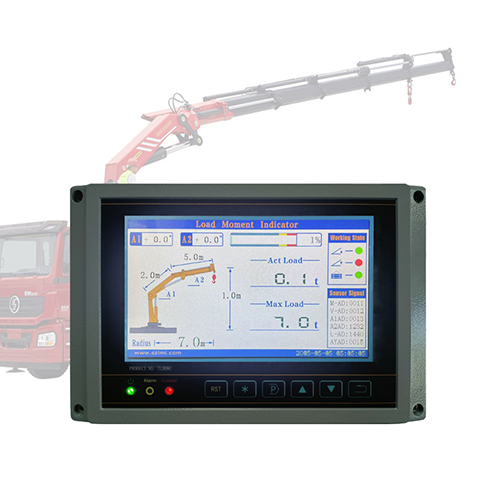

- Écran de cabine (IHM)
- Capteur de pression hydraulique

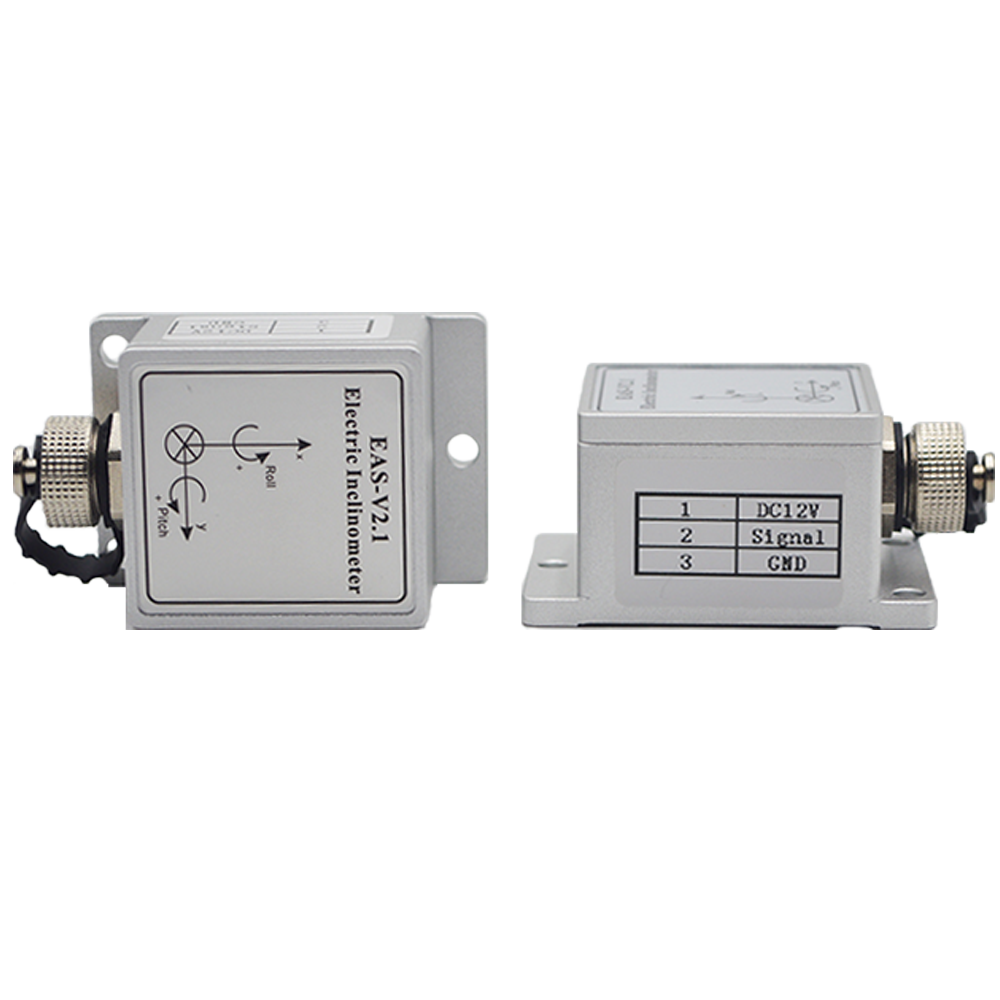

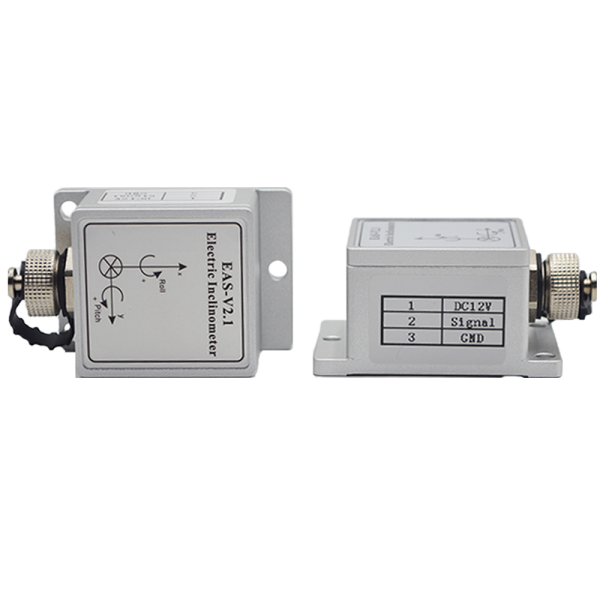

- Capteur d'angle (par section de flèche)
- Unité de commande / processeur
Exemple d'application
Un exploitant forestier a équipé ses grues montées sur camion de LMI à flèche articulée SeeZol, ce qui a permis d'éviter toute surcharge lors de la manutention des grumes, où la géométrie de la flèche change constamment.
