介绍

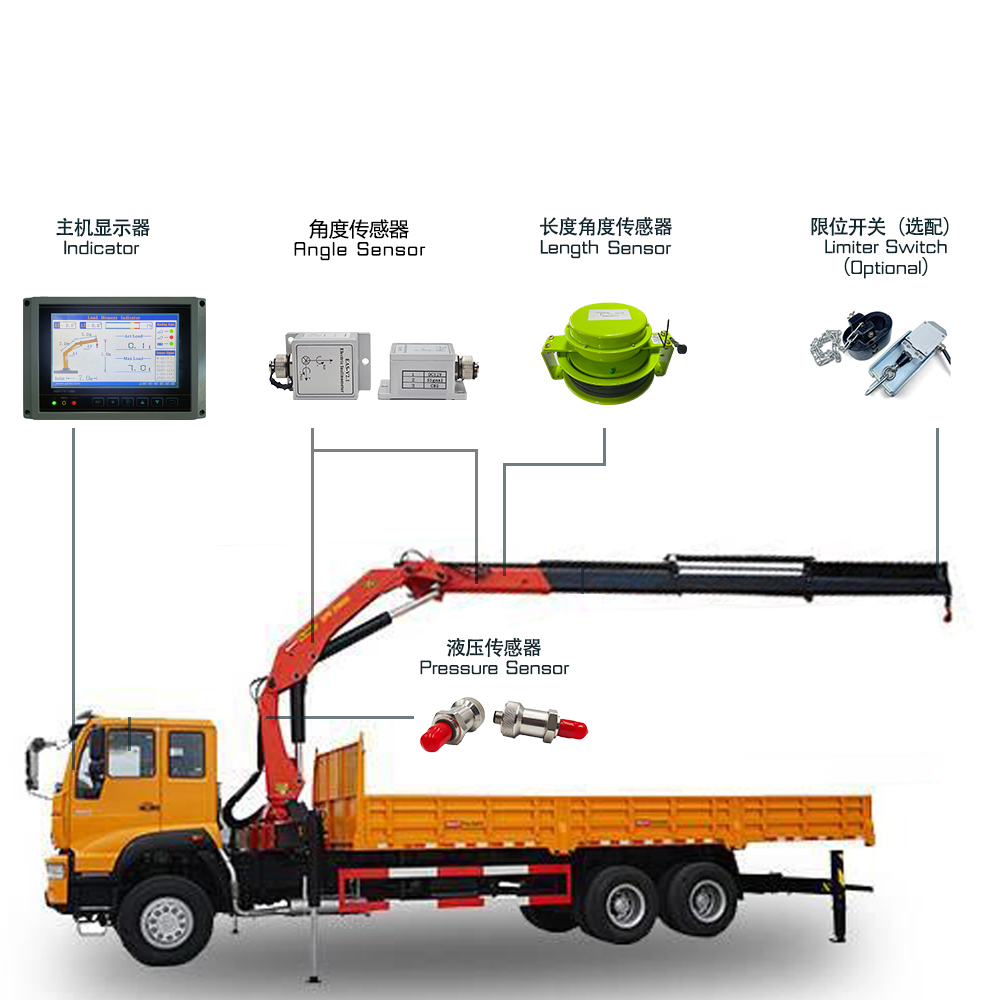

折臂吊车力矩限制器 也称为 起重机 LMI 或者 起重机安全负载指示器（SLI） 是应用于动臂类起重机械的安全保护装置，它可以防止起重机因超载和操作失误而引起的事故，使起重机的安全使用达到规范化、科学化。其实质是一种提供超载保护的安全附件，常用于起重设备上，起重量力矩一旦超过极限能自动断裂，停止动作以保护设备。
负载力矩指示器采用力矩平衡原理计算实际起重载荷。根据力矩平衡原理，计算出吊臂在不承载载荷时头部位置的等效质量。由于吊臂在不同长度和角度下的等效质量不同，因此需要校准无数个值。
由于起重臂的存在，负载力矩仪的算法与汽车起重机有所不同，因此应提出具体的空载标定算法，使起重臂自重和起重臂头部的重量相等。根据折叠臂起重机的结构和受力特点，建立工作装置的数学模型，通过标定起重臂的重量和重心来实现空载标定。

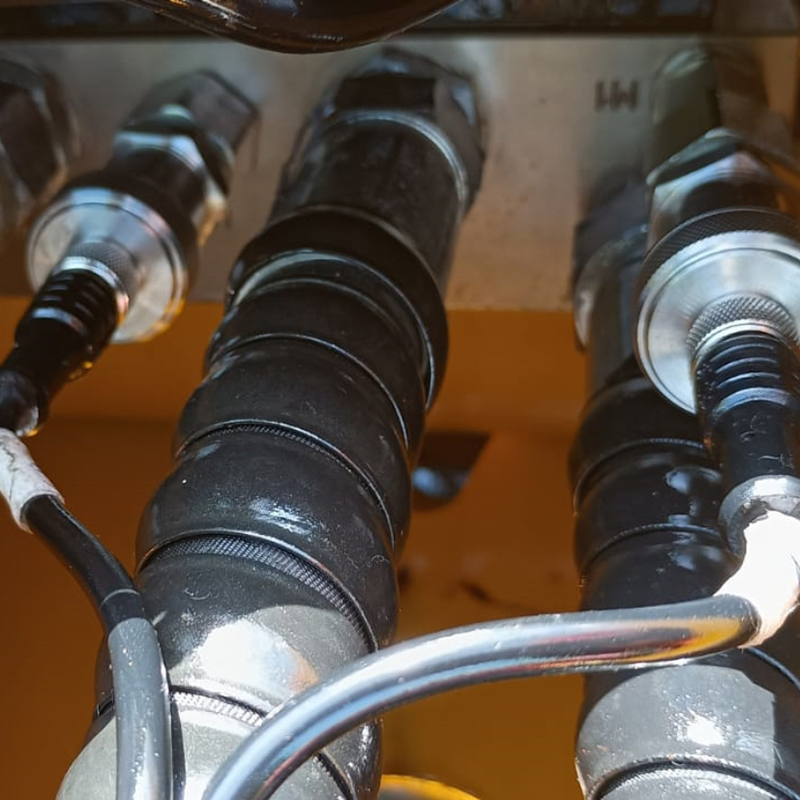

案例
功能:
- 显示数据:显示当前重量、高度、半径、角度
- 危险警告:过载和超量程报警提示
- 超载记录:保存两周的超载记录
- 无线:可定制无线传输，远程安全监控
系统参数
- 工作电压:DC9-36v;
- 工作温度:-20℃~+70℃;
- 储存温度:-20℃~+70℃;
- 系统误差:±3%;
- 显示误差:±5%
- 继电器触点容量:AC220V 3A;
- 防护等级:IP65;
