SEEZOL地下矿车称重系统精准计量解决方案

1. 概述

地下运矿车 称重系统 是实现矿山运输过程中装载量实时监控、提高运输效率和安全性的关键系统。该方案基于应变式称重技术,利用安装在矿车横梁上的三个重量传感器,结合主机称重系统和CAN总线通信,实现重量数据的精确采集、计算和传输。该系统适用于地下矿山的恶劣环境,支持实时数据显示和集成控制,助力智慧矿山建设。

2.系统原理

传感层: 在矿车横梁的关键受力点处安装了三个应变式称重传感器,实时检测横梁变形并转换成电信号。

处理层: 称重主机接收传感器信号,采用动态算法(如滤波、温度补偿等)计算净重,消除车辆运动的干扰。

传输层: 处理后的重量数据通过CAN总线(CAN-OPEN协议)传输到矿车控制系统,实现一体化显示和控制。

3. 系统组成
组件规格/型号数量备注
称重传感器SZ-DB30T-30MC(量程30吨3芯片式,IP68防护,适用于大梁安装
称重主机SZ-E02系列112-24V直流供电,支持CAN-OPEN协议
线缆专用屏蔽电缆按需耐磨损、防腐蚀
CAN总线接口标准CAN 2.0B集成于主机,传输速率250kbps
4. 传感器安装位置

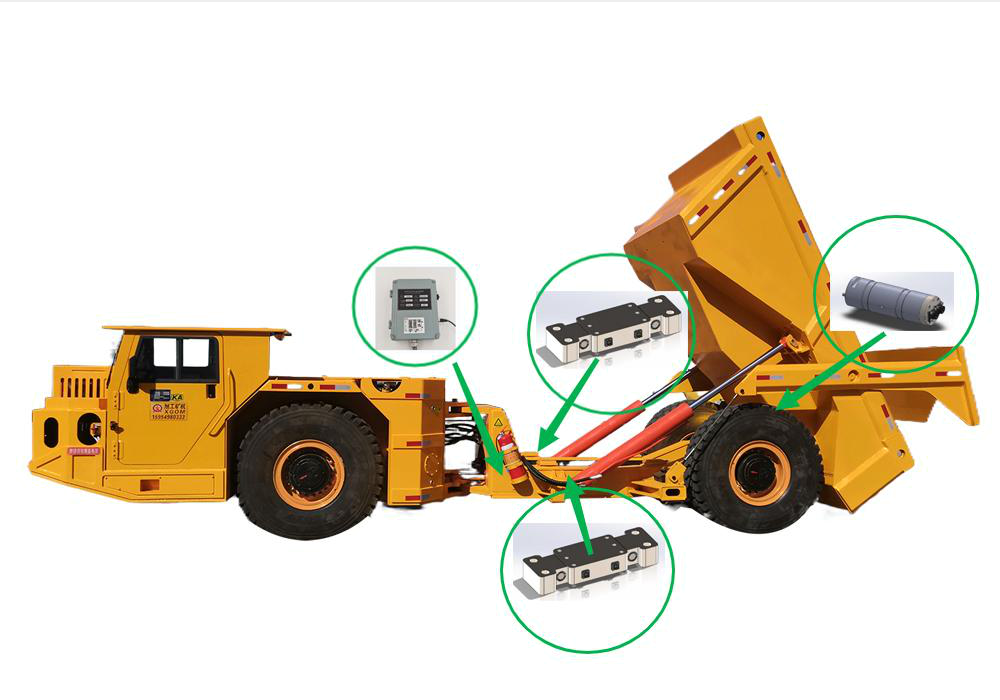

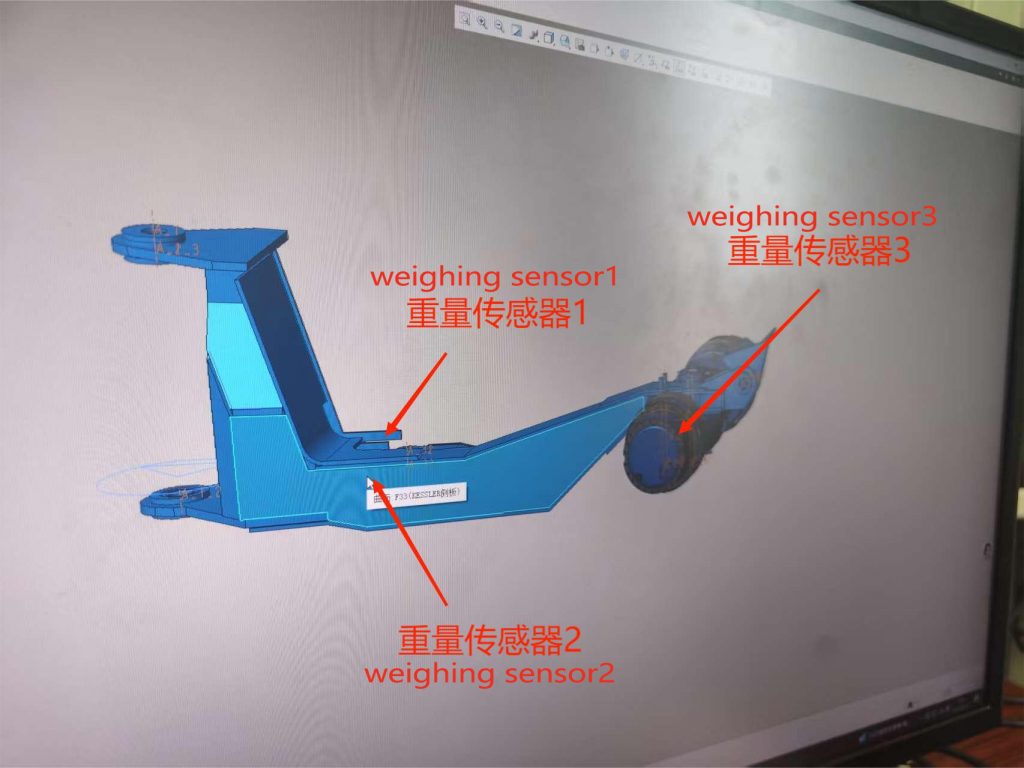

安装点位

前大梁点位(2个传感器):

  • 位置:前桥上方大梁的左右翼板或腹板,距离前桥支撑点约1/4车长处。
  • 理由:前部承载初始载荷,避免转向机构干扰,确保稳定性。
  • 安装方式:通过高强度螺栓固定传感器底座,与梁体紧密贴合。

后转动轴(1个传感器):

  • 位置:车辆尾部车厢与大梁连接处。
  • 理由:主要承重区,能有效反映整体负载分布。
  • 安装方式:传感器直接替换受力转动轴。

安装注意事项

  • 表面处理:安装点需打磨平整,确保传感器与梁体无间隙。
  • 防错设计:左右传感器对称安装,补偿偏载误差。
  • 环境防护:加装防尘罩,避免矿石撞击或泥水侵蚀。
5. 技术参数
  • 额定载荷:90吨(适配40-80吨车型)
  • 称重精度:≤±2% F.S.(静态工况下)
  • 工作温度:-30°C ~ +70°C
  • 通信协议:CAN-OPEN(可定制J1939)
  • 防护等级:传感器IP68,主机IP66
  • 电源需求:24V DC(车辆电源兼容)
6. 集成与通信

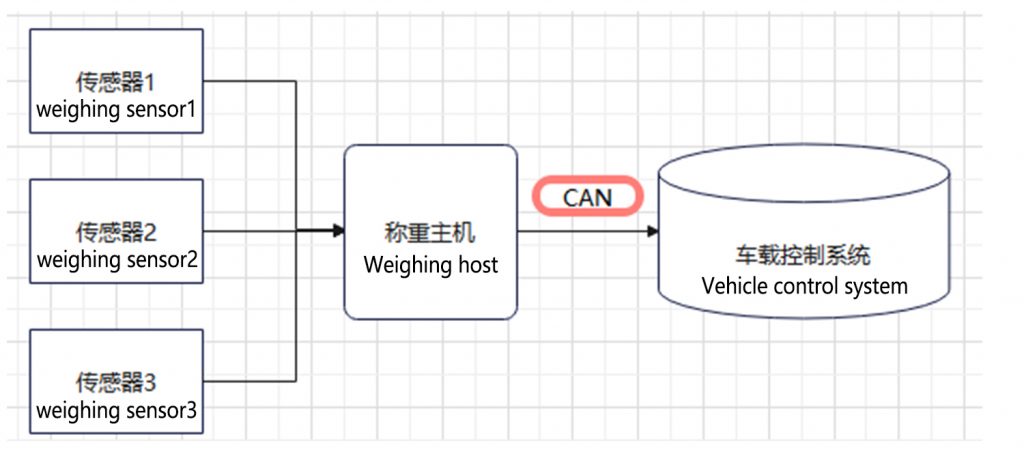

  • 数据流:传感器 → 称重主机 → CAN总线 → 车辆控制系统(如仪表盘或PLC)。
  • 功能扩展:支持超载报警、装载统计、远程监控(通过车队管理系统)。
7. 可行性优势
  • 资源优化:仅需3个传感器,降低成本和安装复杂度。
  • 实时性:CAN总线确保低延迟数据传输,适合动态作业。
  • 可靠性:基于成熟方案(参考非公路宽体车案例),适配地下环境。
